《商品名称及编码协调制度》（以下简称《协调制度》）2022年版增加了液晶显示模组。这个模组在结构上由哪些部件组成？与人们熟悉的液晶显示器、液晶电视机有何区别？实际上，若无法区分它们之间的区别，也就无法对这几类商品进行准确归类，而且这几类商品对应的税号间还有较大的税差。本文将详细分析这几类商品的组成结构与归类。
液晶显示模组
液晶显示模组（LCD module），在行业内又被称为液晶显示屏、液晶面板，是液晶显示器的主要组成部分，其功能是显示清晰的画面。液晶显示模组主要包括液晶面板、液晶屏驱动电路、时序控制电路、背光源组件、TTL或LVDS接口电路等，这些部分通常封装在同一个壳体内。
液晶面板
液晶面板（Cell）由偏光片（包括上下两片偏光片）、彩色滤光片、两块玻璃基板（中间灌注液晶材料）、配向膜组成；其中，下玻璃基板上面还制作有多个TFT（所以又称TFT阵列基板），类似于三明治的层状结构。
偏光片（Polarizer）的作用类似于栅栏，只准许与栅栏平行的分量（光线）通过，而与栅栏垂直的分量（光线）则被阻挡而不能通过。
彩色滤光片（Color film，即CF）的作用是为了使液晶显示器彩色化，通常放在透明的玻璃基板上。彩色滤光片由黑矩阵、彩色滤色膜（红、绿、蓝三基色）、ITO膜（又称透明电极）组成。
配向膜（Alignment film）的作用是使液晶分子按预定的方向和角度排列。
TFT（Thin Film Transistor，薄膜晶体管）阵列基板中的薄膜晶体管用于控制液晶的方向或转向。
液晶屏驱动电路
液晶屏驱动电路由行驱动电路和列驱动电路组成。
列驱动电路是处理像素信号的，它把一行一行并行的像素信号在脉冲的控制下，以行为单位逐行加到列电极线上。
行驱动是控制由上向下逐行触发行电极线，以便由上向下逐行显示像素信号，并最终组成一幅图像，电路比较简单，就是一个由行脉冲控制的“位移开关”。
时序控制电路
时序控制电路TCON（Timing Controller）负责决定像素显示的顺序与时间，并将信号传输给驱动电路。
背光源组件
背光源组件（Back Light Unit，即BLU）由灯管或LED、导光板、反射板等构成。由于液晶显示器是被动型显示器件，液晶本身不发光，要靠调制外界光来显示图像。其中外界光主要采用背光源来采光，背光源主要有冷阴极荧光灯（CCFL）和发光二极管（LED）两种背光源类型。所以，冷阴极荧光灯和发光二极管为背光源组件的光源，导光板与反射板的功能是将背光源的光布满整个屏幕。
液晶显示屏接口电路
目前，液晶显示屏接口电路应用最多的是TTL（Transistor Transistor Logic，晶体管-晶体管逻辑）和LVDS（Low Voltage Differential Signaling，低压差分信号）。
TTL接口电路是一种并行总线接口电路，用来驱动TTL液晶显示屏，根据分辨率的不同，有24位和48位并行数字显示信号。
LVDS接收电路是一种高速串行总线接口电路，用来驱动LVDS液晶显示屏，此类接口比TTL接口具有更高的传输率，更低的电磁干扰，并且数据传输线也少很多，从而简化了电路结构。
TTL或LVDS接口电路均可弯曲，故又被称为柔性印刷电路（Flexible Printed Circuit，即FPC）。
液晶显示器

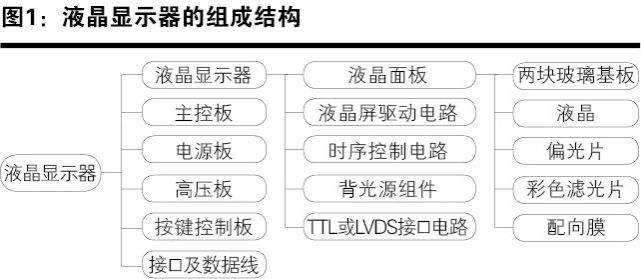

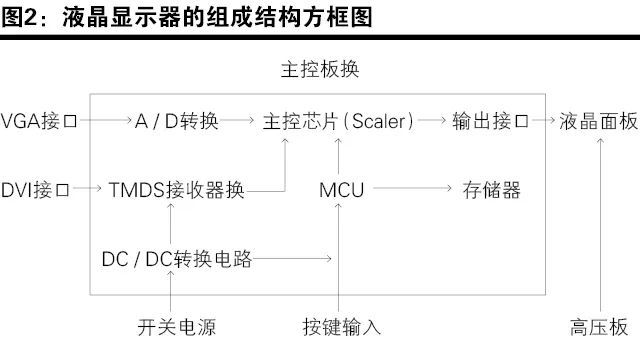

液晶显示器主要由液晶显示屏、主控板、电源板、高压板、按键控制板、接口和数据线等组成。图1为液晶显示器的组成结构，图2为液晶显示器的组成结构方框图。
主控板
主控板（在行业内又被称为驱动板，在此不要与液晶屏的驱动电路相混淆），主要用于接收、处理从外部送进来的模拟（VGA）或数字（DVI）图像信号，产生控制液晶分子偏转所需的时序和电压，并通过屏线送出驱动信号，控制液晶面板工作。
主控板主要包括信号输入部分（接数据线）、信号输出部分（接屏线）、A-D转换电路（接VGA接口）、TMDS接收器（接DVI接口）、信号处理部分（主控芯片）、微控制器部分（MCU和存储器）、控制菜单和高压板接口等组成。
信号输入部分主要接收电脑显卡输出的模拟（VGA）和数字（DVI）信号。
信号输出部分是驱动板与显示屏之间的连线。常用的有并行总线TTL接口和低压差分LVDS接口。
A-D转换电路用于将模拟VGA接口输出的模拟信号转换为R、G、B数字信号，送图像缩放电路（Scaler）进行处理。
TMDS（Transition Minimized Differential Signaling）是一种微分信号传输方式，采用8比特的R、G、B数据信号转换为10比特的行场同步信号，时针信号、数据DE信号、纠错信号等，再通过DC平衡后，采用差分信号方式传输数据信号，与LVDS、TTL相比具有较好的电磁兼容性，从而实现了长距离、高质量的数字信号传输。TMDS接收器用于对TMDS数据和时钟信号进行解码，然后送图像缩放电路进行处理。
信号处理部分指驱动板的图像缩放电路，其功能是通过缩放电路将不同分辨率的信号变换为与液晶屏对应的分辨率，保证液晶屏显示正常的图像画面，因为液晶显示屏的像素位置与分辨率是固定的，而电视信号和外部输入的信号的分辨率却是变化的。
微控制器电路主要包括微控制器（MCU）和存储器。它的作用是控制电源的开关和节能状态、频率计算、各个芯片的通信、字符显示控制等。微控制器其实是一个单片微型计算机，是将CPU、RAM、ROM、定时计数器和多种I/O接口集成在一片芯片上所形成的芯片级计算机。存储器（EEPROM）的作用是存储液晶显示器设备的数据和运行中所需的数据。
接口主要包括VGA接口和 DVI接口。VGA接口属于计算机的15针接口，该接口的信号为模拟信号，除了输入RGB三基色信号，还输入行、场同步信号。DVI（Digital Visual Interface）接口符合TMDS电子协议的基本电气连接方式。在接口中左侧有三排八列共24针，右侧为一个针或四个针。计算机直接以数字信号的方式将显示信息传送到显示设备中。
电源板
电源板的作用是将90~240V的交流电压转换为12V、5V、3.3V等直流电压，供给驱动板、液晶面板等工作。电源板主要包括DC/DC电源电路。DC/DC电源电路是将开关电源电路输出的12V（或14V、18V）和5V直流电压转换为驱动控制电路和液晶面板工作所需要的5V、3.3V、2.5V、1.8V等直流电压。
高压板
高压板的作用是将主板或电源板输出的12V直流电压转换为背光灯管启动和工作需要的1500~1800V高频高压交流电。有的液晶显示器将电源板和高压板做在一起。如果背光源采用的是LED，则不需要高压板。
功能控制面板
功能控制面板又被称为按键控制板，是为液晶显示器实现开关机、菜单调整（如高度、对比度、颜色、图像位置等）功能而设置的。
液晶电视机
液晶电视机主要由电源电路、高压逆变器、高中频信号处理电路、伴音电路、视频解码电路、扫描格式变换电路、图像缩放电路、液晶显示屏接口电路、液晶屏等构成。

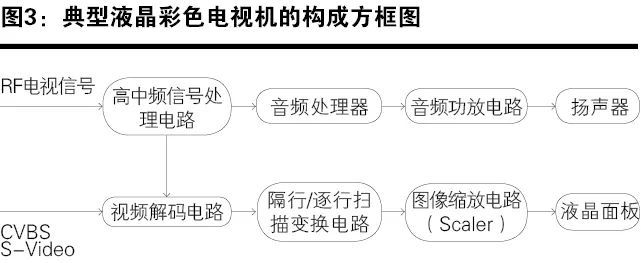

典型液晶彩色电视机的构成方框图如图3所示。
液晶电视机中的电源电路、高压逆变器、图像缩放电路、液晶显示屏接口电路、液晶屏与液晶显示器的相似，因此下文仅介绍液晶电视机特有的电路。
高中频信号处理电路是将射频（RF）信号变换为全电视信号CVBS和第二伴音中频信号，或者直接输出全电视信号CVBS和音频信号。
伴音电路是将来自中频电路第二伴音的中频信号进行解调、音效处理，再经过功率放大后，驱动扬声器还原音频信号。
视频解码电路的功能是将中频电路输出的全电视信号CVBS进行解码得到亮度信号C和色差信号UV，或亮度信号Y和三基色信号RGB。
扫描格式变换电路的功能是将隔行扫描的图像信号变换为逐行扫描的图像信号，并送图像缩放电路。
液晶显示模组、液晶显示器、
液晶电视机的归类辨析
在《协调制度》2022年版修订中，为“平板显示模组”新增品目85.24，同时新增第八十五章注释七，以明确该商品的范围、组成结构、归类原则等。
新增的条文
七、品目85.24所称“平板显示模组”，是指用于显示信息的装置或器具，至少有一个显示屏，设计为在使用前安装于其他品目所列货品中。平板显示模组的显示屏包括但不限于平面、曲面、柔性、可折叠或可拉伸等类型。平板显示模组可装有附加元件，包括接收视频信号所需并将这些信号分配给显示器像素的元件。但是，品目85.24不包括装有转换视频信号的组件（例如，图像缩放集成电路，解码集成电路或程序处理器）的显示模组，或具有其他品目所列货品特征的显示模组。
本注释所述平板显示模组在归类时，品目85.24优先于其他品目。
条文解析
◎功能：用于显示信息。
◎组成：至少有一个显示屏（如液晶显示屏为两个玻璃中间灌注液晶）；可以包括“接收视频信号所需并将这些信号分配给显示器像素的元件”，即显示屏的信号驱动电路；不能包括“装有转换视频信号的组件（例如，图像缩放集成电路，解码集成电路或程序处理器）的显示模组，或具有其他品目所列货品特征的显示模组”，通常图像缩放集成电路是液晶显示器所包含的电路，解码集成电路是液晶电视机所包含的电路，如果具有其他品目所列货品的特征（如品目85.31），则不能归入该品目。
◎能否独立使用：“设计为在使用前安装于其他品目所列货品中”表明该商品通常不单独使用，而要安装于其他货品中（如要安装于品目85.28的显示器或电视机内），或者说，它是其他货品的一个组成部分。
◎优先归类：“品目85.24优先于其他品目”表明该品目的商品优先归类。

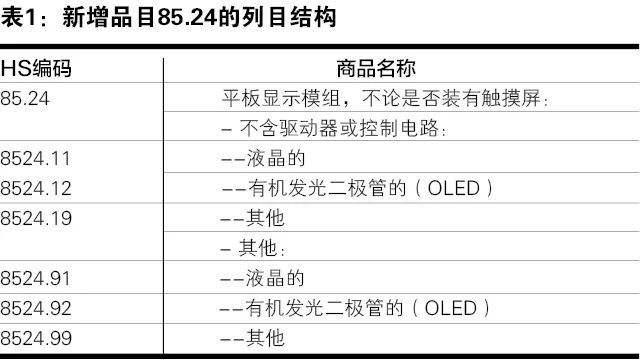

新增品目85.24的列目结构如表1所示。
从上述的商品结构分析可知，由两块玻璃基板（中间灌注液晶）、上下两片偏光板、彩色滤光片构成的液晶显示模组（即图1中的液晶面板，这是行业上的叫法，但该商品无论叫什么名称，其商品名称均不能作为归类的依据，归类的关键还是要看它的组成结构），属于《协调制度》2022年版中子目8524.11项下的“不含驱动器或控制电路的”液晶显示模组。
若在上述液晶显示模组的基础上组装上显示屏驱动电路和背光源组件（即图1中的液晶显示屏），就构成了子目8524.91项下的“含驱动器的”液晶显示模组；其中，子目8524.11和8524.91的两种液晶显示模组，不论是否装有触摸屏。
若在上述液晶显示模组的基础上组装上主控芯片（Scaler）、MCU、存储器、电源板、高压板等，就构成了子目8528.5项下的液晶显示器。
若在上述液晶显示器的基础上，再组装上解码集成电路、高中频信号处理电路、伴音电路等，就构成了子目8528.72项下的液晶电视机。

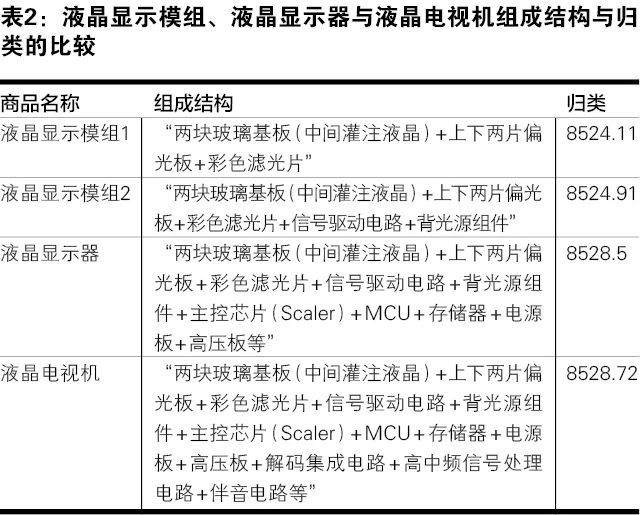

综上所述，两种液晶显示模组、液晶显示器与液晶电视的组成结构与归类的比较见表2。
